JLSGK2－12(7.2)斷路器型高壓計量箱

概述：

       本產品適用于6-10kV三相電力系統中做預付費高壓計量或負控使用。由ZW8-12型高壓真空斷路器和電流互感器，電壓互感器及控制電度表箱組合構成。電壓互感器同時設置專用繞組做開關的分合閘機構電源。電壓互感器采用V-V接線方式，電流互感器可制成雙變比結構。電度表控制箱與組合開關采用分體安裝，接線采用金屬鎧裝電纜與控制箱連接，具有良好的防竊電性能。

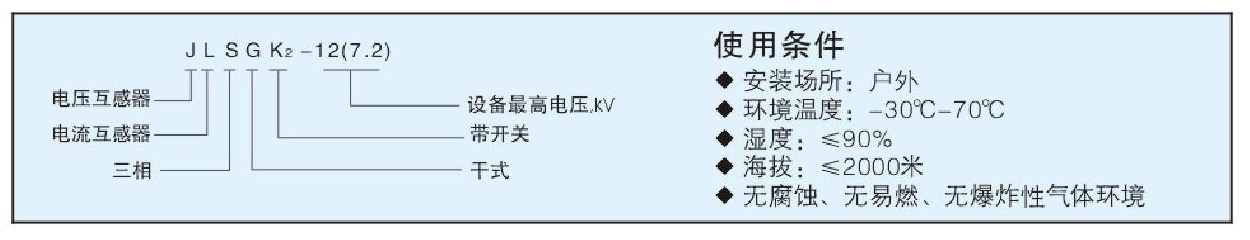

型號定義：

結構特點：

      1.產品由真空高壓斷路器作為線路分?jǐn)嚅_關，性能安全可靠。真空高壓斷路器與與組合互感器為一體結果，安裝方便增強了防竊電性能。也可以根據用戶要求真空高壓斷路器與組合互感器采用分體結構。

      2.產品可以通過預付費電度表或計算機遠程預付費系統，實現預付費功能。

      3.產品具有過流保護和短路速斷功能，可以根據用戶要求加裝看門狗保護器，使具有接地保護，過流保護，速斷保護。保護功能更準確，更完善。

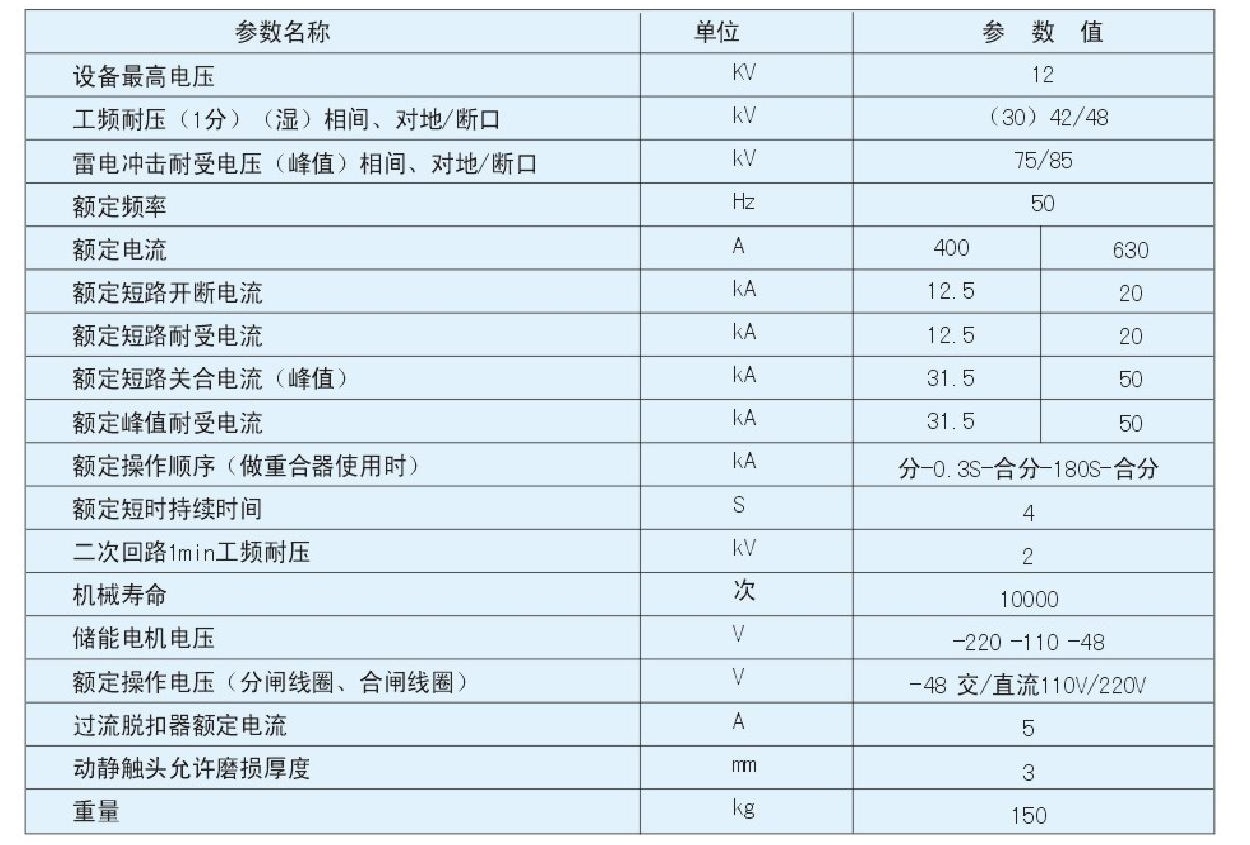

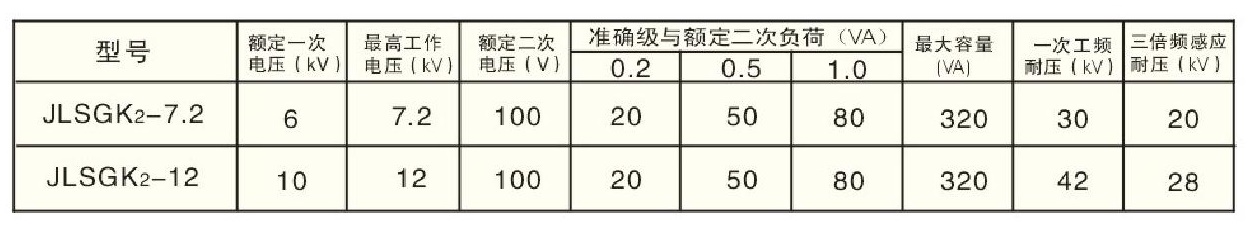

主要技術參數：

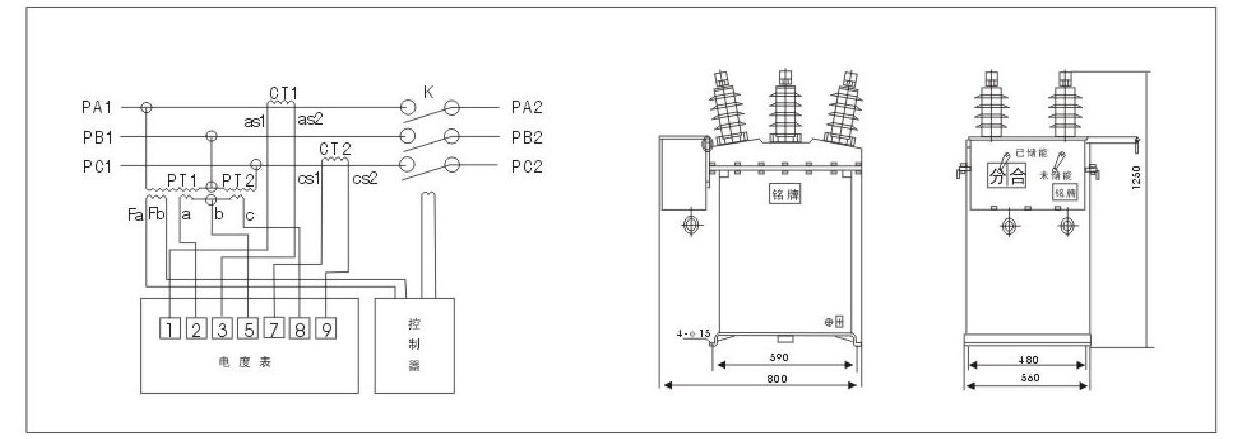

原理圖和外形安裝尺寸：
